构件式木窗(木索系统窗)简介

构件式木窗(木索系统窗)简介
河北奥润顺达窗业有限公司总工程师   魏贺东
摘要:构件式木窗(木索系统窗)是新一代木窗产品,室内为实木,室外为铝合金,外立面效果与与玻璃幕墙效果相同,其突出特点就是实木装饰效果与节能性。本文对构件式木窗的连接结构、装饰性、节能性进行了全面的分析。

关键字:节能、实木效果、采光、连接结构

1、前言

近几年随着国家经济的高速发展和人民生活水平的不断提高,门窗的更新换代周期迅速缩短,并随之发生了质的变化。原有的钢窗、塑钢窗正在迅速地退出市场,取而代之的是断桥铝合金和更高档的木窗产品以及纯木窗产品,随着材料应用发生革命性的变化,因此新型门窗在大大提高美观程度的同时,其高科技含量也在不断提高。实木效果的纯木窗与铝木复合类门窗产品得到了全社会的支持与推广,健康、环保、实木效果的铝木复合门窗也被广大开发商和消费都认可,尤其是别墅项目,铝木复合门窗已经成为建筑物的标准配制。
节能减排是国家大气候,也是节界性的主题。建筑节能是整个社会节能的关建,而门窗节能又占到了建筑节能的51%。所以,研发与推广节能效果更好的门窗产品是门窗界的发展趋势。

2、构件式木窗(木索系统门窗)概述

铝木复合类与纯木窗产品已经成为高档木窗产品的代名词,这两类产品的室内均是以实木指接材为主,表面以健康环保的水性漆漆刷,色泽饱满,实木效果,高贵典雅,给人极强的亲合力。
上述门窗产品的组装方式为槽榫结构或铝角码角方式,其生产加工均需均需要使用专用的木加工设备才能生产,并且这类产品的边框组装必须在生产车间借助组装设备才能完成。目前市行业内木门窗的组框设备的加工尺寸在3.5*3.5米左右,如有一边超过这个尺寸就要手工合框。这样,由于手工合框压力不够会造成四边不垂直、接合强度小等。还有就是如果窗户太大只能采取分解的半法,将大的窗户分为若干个小的窗户,中间用拼樘型材拼接在一起,这样不仅浪费材料成本高,还有就是遮挡视线影响采光,没有通透的感觉。窗单樘窗户尺寸太在的话,运输及安装也是问题。
构件式木窗(木索系统门窗)是一种专门适合用于加工超高超大的窗户的门窗产品系统,其主要适用于宾馆、酒店的大樘,机杨、展厅的大厅,高档别墅及写出字楼等外立面整体或局部有幕墙效果的位置。木索系统门窗最大的特点就是线条细(60mm的可视面),采光性能好,给人以通透大气的效果。固定部分没有玻璃压条,玻璃安装方式采用安外铝扣板压合式安装。木索系统门窗的受力杆件为竖木龙骨与横木龙骨。木索系统窗的总体效果就是室外具有玻璃幕墙的效果,室内具有木窗的效果。把室内木龙骨用水性漆涂刷,实木效果与室内装修融为一体。木索系统门窗是集木窗与玻璃幕墙的效果于一身的一种新型门窗统。
安装玻璃的密封系统部分采用T型铝材与带有隔热密封翼的胶条组合分一个整体与木龙骨和横龙骨结合在一起。可根据窗户外形尺寸的大小与玻璃板块的分格来改变横竖龙骨的纵深尺寸大小来提高强度,比如MS60*80、MS60*100、MS60*120等系列。

3、构件式木窗(木索系统窗)结构

如图1,所示的传统木窗角部结合方式,组成窗框四边的端部借用专用的木
工设备将端头加工成槽与榫的方式,在生产车间内按图中箭头的方式进行组合,在组合前将一定量的组框胶涂抹在槽榫内以增加粘接强度。组装好以后成品发送到工地现场安装。这种传统式的木窗生产还有一个局限性,表现在开槽榫的刀具是不可变的,如果要加大木框的厚度系列,则必须重新加工刀具。刀具投入成本很高。
如图2,构件式木窗(木索系统窗)的角部及梃的连接方式,在立柱侧面上
用专用螺钉固定好金属卡件槽,在横梁的两个端头镂铣机铣出深槽,用专用的自攻螺钉将金属卡件榫固定在横梁的端头。这样,边框的连接变成了金属与金属的连接,连接强度提高了。组装方式就是按箭头的方向或相反方向进行组装操作。将立柱与横梁发送到工地后现场进行组装,这样方便安装与运输。
如图3,这种框件式木窗的窗框断面型状简单,只需刨光即可,可以根据不
同玻璃板块及抗风压强度的需要进行加大或缩小,但可视面不动。原理同铝合金玻璃幕墙的铝制龙骨相同,即可视面为60mm,根据幕墙自身的高度,玻璃玻璃的大小,以及幕墙所在建筑上的高度不同来改变纵深尺寸,60*100、60*120、60*150、60*180……

图1




图2

图3

4、构件式木窗(木索系统窗)的性能

如图4,构件式木窗(木索系统窗)的窗框杆件为木制,并且胶条系统设计
为带有边部密封翼的结构,将玻璃与玻璃间的腔体分割成多腔体结构,阻止了夏季因空气对流带来的热量向室内传递和冬季因空气对流向室外流失。窗框材料自身的木制品与独特的密封胶条设计结构决定了构件式木窗的保温性能非常突出,配5+12A+5的中空玻璃时,其传热系数K值可达2.0-2.2W/(m.k)左右,如果使用5LOW-E+12A+5的低辐射节能中空玻璃,其传热系数K值可达1.5-1.8W/(m.k)左右。

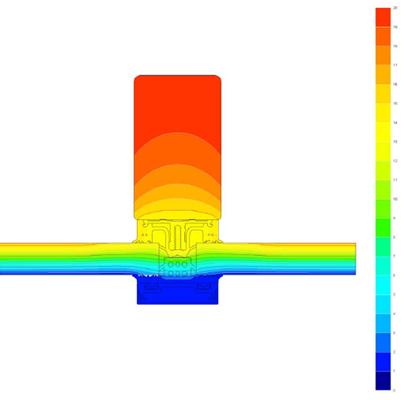

图5是针对构件式木窗作的节能模拟计算,窗框与玻璃的等温线是一条接近直线的曲线,室内的木框型材表面温度达到了20度,可见其优异的保温性能是现有的门窗产品无法比拟的。
气密与水密性能:构件木窗(木索系统窗)的密封胶条除了具有边部密封翼的设计以外,另外一个特点就是竖向胶条与横向前条的采用搭接密封结构,这样的结构与原来胶条的最大不同点就是,原来的玻璃密封条在90度拐角处采用断开45度对接或者不断开的整体连接。45度对接时胶条受冷收缩时易出现缝隙,失去密封功能,90度整体连接时,由于胶条收缩会受力,使胶条在90度拐角处易出现毅脱落。而构件式木窗的玻璃密封条的互相咬合搭接密封的方式将以上问题解决掉,有效提高了气密与水密性能。


图4

图5
抗风压性能:构件式木窗的受力杆件为木横梁与木立柱,在不改变可视面尺寸的前题下,其纵深断面的尺寸可任意改变,能够满足不同高度不同位置的抗风压要求。在使用60*120的木立柱,60*80的木横梁,窗户高度2600mm时,门窗的抗风压性能经检测可达3000Pa,水密性能达到了Δ500Pa。
装饰性能:实木装饰,自然纹理,60mm的可视线条,线条纤细,采光性能好,通透大气。健康环保的水性漆对木材表面加以保护,色彩丰富,温馨典雅。构件式木窗(木索系统窗)由于兼顾了木窗的实木装饰效果与玻璃幕墙的通透采光的效果,越来越受到设计师的亲睐。

5、小结

构件式木窗(木索系统窗)加工简单,设备投入低,便于运输与安装,并且能够解决超过超高窗的加工难题。实木效果,装饰装修性能好,纤条细,强度高,采光性能好兼有木窗与玻璃幕墙的效果。天然木材自然环保,节能保温性能突出,符合国家的节能政策与国际环保节能的大趋势。
构件式木窗(木索系统窗)从各个方面讲都符合了人们的消费需求,必将带动一场门窗革命。
